HZS75混凝土搅拌站配置

文章来源:wendingtucom  击数:1988  文章更新时间:2012/2/17 8:25:45

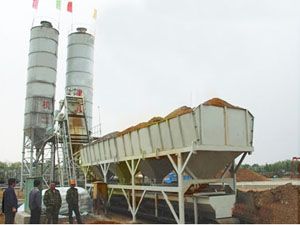

HZS75混凝土搅拌站
HZS75混凝土搅拌站

序号
名称
技术参数、规格及说明
备注
1
搅拌
系统
l、型号:JS1500
2、型式:双卧轴强制式
3、进料容量:2400L
4、出料容量:1500 L
5、卸料高度:3.8 m
6、最大骨料粒径(卵石/碎石):80/60mm
7、行星齿轮减速机: BWD(B7)-17-30 2台
功率:30kW×2
8、搅拌叶片、衬板:耐磨材料
9、卸料气缸:QGB80X200-S  2件

系统说明:
l、搅拌机设计合理,搅拌时问短、消耗低、噪声小、易损件寿命长。
2、搅拌叶片与衬板均使用耐磨材料,经久耐用,拆卸更换方便。
3、采用气缸卸料或电动推杆卸料,方便快捷。料门下备有适合砼搅拌运输车的料斗、出料迅速。
减速机:
山东淄博
气缸:
山东济南
2
电控系统

电气控制系统由电脑主机、显示器,打印机、通信电缆等组成。
l、运行与管理于一体,操作简单方便。
2、配料系统采用微机集中控制。
3、搅拌站运行数据可保存10年以上,便于设置管理。
4、配方可以用数字表示,方便用户识别,配方数可达几十种。
5、在脱离自动控制的情况下,手动操作系统仍能完成对搅
  拌站的控制,如配料,搅拌,卸料等工作。
6、本系统强电与弱电部分作成一体,使安装大为简化,维护更为方便。

系统说明:
   本系统具有性能先进,可靠性高,外型美观等特点。控制台采用人机工程学原理设计,操作舒适。
PLC:
欧姆龙
工控机
研祥
打印机:
爱普生
3
提升
系统
   骨料提升系统采用提升料斗,由提升料斗、轨道、卷扬系统组成。
l、提升斗容积:2400 L
2、卷扬机功率:22KW(YEZ180M-4)

系统说明:
  卷扬电机通过减速器带动卷筒转动,钢丝绳经过滑轮
牵引料斗沿轨道向上爬升,当爬升到一定高度时,料斗底
部斗门上的一对滚轮进入上料架水平俞道,斗门自动打
开,物料投入搅拌机内。
电机:
山东开元
4
骨料
称量
系统
    骨料称量系统由:骨料仓、机架、称量斗、骨料输送机、传感器等组成。
1、骨料仓
    (1)容量15m3×4
    (2)落料门:8个
    (3)气缸:F80×300    8台
2、称量斗
    (1)容量:2400L。
    (2)计量方式:累积计量
    (3)传感器:2000kg×4
    (4)计量精度:±2%
3、皮带输送机
    (1)  皮带规格:650mm
    (2)  皮带速度:1.6 m/s
4、电动滚筒:
  (1)型号:DY1-11-1.6-65-40
(2)功率:11KW
5、 料仓振动器   380V/1.1KW×1

系统说明:
骨料仓采用装载机或上料皮带机上料。骨料仓下部设有弧门给料器,该弧门依靠气缸开启和关闭,同时结合微机集中控制,在配料时,弧门开启给料,能够达到精确配料。称量斗下设一条水平皮带机,上吊挂四只传感器,连同皮带机、称量斗、各种骨料依次累积称量。骨料称量放料由PLC控制,保证精度。皮重超重微机能自动报警,再次称量皮重自动回零。骨料配料完毕,由皮带机送入提升斗内,提升斗沿轨道上升,将骨料卸入搅拌机内。
传感器:
山东青岛
皮带:
安丘景芝
电动滚筒:
山东淄博
振动器:
河南新乡

5
粉料
计量
系统

粉料称量系统由水泥称量斗、气动蝶阀、传感器等组成。
1、水泥称量斗:
  (1)容积:1000L
  (2)称量范围:0~1000kg
  (3)称量精度:±1%
  (4)传感器:500kg×3
2、气动蝶阀:ND250

系统说明:
   粉料称量采用全密封装置,称量斗通过3只传感器称量。称量斗料门采用典型气动蝶阀驱动门,开门灵活,密封严密。两种粉料,采用累加计量。
气动蝶阀:
山东济南
传感器:
山东青岛
6
水计量系统

  水计量系统由:用户自建水池、水泵、水称量斗、电磁阀等组成。
l、供水泵型号:QY40-12-2.2 电机功率:2.2  KW
2、泄水水泵型号:水泵75DWB60-5
3、水称容量:500L
4、传感器: 300kg×2
5、称量精度:±1%

系统说明:
  水泵在控制系统的控制下,将水箱里的水泵出,经传感器计量到预设数值时,泵停止,卸水时泄水水泵I开启,使水流向搅拌机内。
水泵:
山东淄博

7
加剂计量
系统

   外加剂称量系统由:外加剂箱、外加剂称、耐腐蚀泵、传感器等组成。
l、耐腐蚀泵: 2  功率:0.75kW×2
2、外加剂称容积:40L
3、外加剂箱容积:2m3
4、称量精度:±1%
5、传感器:100 Kg×2
6、气动阀:DN5O

系统说明:
    外加剂泵在控制系统的控制下,将外加剂箱里的外加剂泵出,经传感器计量到预设数值时,泵停。卸料时气动蝶阀开肩,使外加剂流向水称量斗,与水一起流入搅拌机内。同时另一耐腐蚀泵继续工作经另一路循环外加剂,起搅拌作用,以防外加剂沉淀,耐腐蚀泵由微机控制开关。

气动蝶阀:
山东济南
传感器:
山东青岛

8
气路
系统
  气动系统由空压机、气缸、电磁阀、气路元件等组成。
1、空压机:W/2.0/1.0   15kW
2、电磁阀
3、气缸
4、气源处理件

系统说明:
    空压机巾的压缩空经过气源处理件净化、减压、
加油后进入各支路,正常工作状态气路中压力应保持在
0.7—0.9Mpa范围内。
空压机:
山东青岛

9
主楼
支架
由梯子、平台、护栏、钢构支架等组成。


10
拢料斗
拢料斗安装在搅拌机下面,搅拌好的混凝土经拢料斗溜入混凝士运输车。


11
螺旋
输送机
螺旋输送机:
(1)规格:Φ273 *9000
(2)数量:2条
(3)输送量:65t/h
(4)电机功率:11kw

系统说明:
1、水泥输送采用全密封装置,出料口与计量斗采用软连接不影响计量精度。
2、接料口为万向球节,可调节角度偏差,且密封性好。
3、螺旋叶片与简体间隙小,传输效率高。


12
粉料仓
粉料仓:
(1)规格:100t×2
(2)除尘器:2个

系统说明:
    粉料由粉料仓上部吹入,粉料仓顶部设有除尘装置,减轻了粉料仓负荷压力,并且防止了粉尘对空气的污染。破拱装置安置在锥部,与气路系统、控制系统组合,可实时地对水泥进行自动破拱,也可手动破拱。

13
控制室
1、采用彩色夹心板,具有保温、隔热功能。
2、空调(冷暖型)
3、支架

系统说明:
  控制室宽敞明亮,视野开阔

14
随机 配件
1、随机专用工具1套。
  2、使用说明书1套。
  3、搅拌机衬板及叶片共4件。
  4、橡胶电缆等1套。

15
总功率
约140kW






备注:由于产品不断更新,以上参数随时变动,具体以实物或合同约定为准,恕不另行通知,敬请谅解
